指紋認証応用キット

手軽に指紋認証技術が応用できます！

S232C出力と2種類の接点出力(オープンコレクタ出力)を装備
システムへの組み込み・装置への組み込み・LANへの接続
指紋登録/削除時はパソコン接続(適応OS:WindowsMe,2000,XP,Vista,7,10)

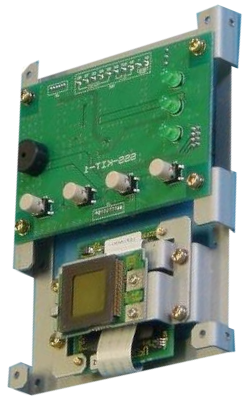

モデルＳ１０　ベース材質：鋼板

指紋センサ: 静電容量式半導体センサ
登録指数: 100指(1人2指以上の登録推奨)
誤認率: 0.0002％以下
電源: DC5V(MAX　500ｍA)
入力電圧: DC5V
消費電力: 3Ｗ以下
暗証コード登録数: 40個
通信インタフェース: RS232C
Ａ接点出力(配線極性有り): 無電圧(接点容量MAX24V・500mA)
5VDC出力: 最大100mA
外形: W94.0×D124.0×H23.6(㎜)
(Hはセンサ面まで)

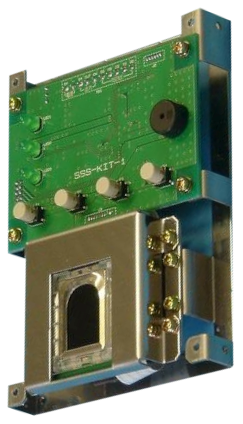

モデルＳ３０　ベース材質：ステンレス

指紋センサ: 光学式指内散乱光直接読取センサ
登録指数: 200指(1人2指以上の登録推奨)
誤認率: 0.00001％以下
電　源: DC5V(MAX 500ｍA)
入力電圧: DC5V
消費電力: 3Ｗ以下
暗証コード登録数: 40個
通信インタフェース: RS232C
Ａ接点出力(配線極性有り): 無電圧(接点容量MAX24V・500mA)
5VDC出力: 最大100mA
外形: W94.0×D127.5×H27.8(㎜)
(Hはセンサ面まで)

仕様概要

A.構成

管理ソフト(CD): 複数台の装置(キット)管理が可能
指紋認証応用キット: (モデルS10　モデルS30)
操作説明書(CD)

B.運用手順

①指紋の登録・削除

PC接続で、添付ソフトを起動し実行。
個人データ入力項目は、ID、氏名、汎用情報。

②運用

(1)指紋照合

操作キーのどれかを押す。
(指紋照合要求になります)
指紋照合。

(2)暗証コード入力

指定操作キーを長押しする。
(暗証コード入力要求になります)
暗証コード(４桁)入力

C.接点出力(オープンコレクタ出力)の端子台配線について

オープンコレクタ出力は、応用キット側から5V(MAX100ｍA)の電圧出力端子と、外部に電源をもつ出力端子(MAX　24V、500mA)の２つを装備しています。
２つの接点出力のうち、１つのみの使用とします。(同時使用禁止)

D.出力内容(RS232C)

①指紋照合

装置番号＋操作キー番号＋個人ＩＤ＋汎用情報

②暗証コード入力

装置番号＋長押し操作キー番号＋暗証コード＋汎用情報

ＲＳ３２３Ｃ出力で得られる「汎用情報」部分のデータ設計活用により、制御装置を介して様々な用途に応用できます。
環境設定で、出力なし・無手順・手順が指定できます。

指紋認証応用キット

「指紋認証応用キット」は、指紋認証技術を手軽に応用利用できるキットです。
２種類のモデルが有り、指紋の登録指数はモデルＳ３０が最大２００指・モデルＳ１０が最大１００指で、指紋登録／照合が困難な人の場合を考慮して、各モデル共暗証コードも４０個まで登録できます。

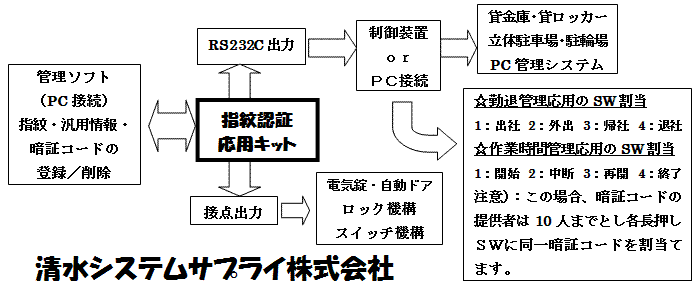

指紋登録／削除・暗証コード登録の管理ソフトが添付されているので、「指紋認証応用キット」からの出力を様々に応用することで、セキュリティ機器やシステムが構築できます。
「指紋認証応用キット」からの出力は、無電圧Ａ接点出力（接点容量は最大ＤＣ２４Ｖ・５００ｍＡ・配線極性有り）と５ＶＤＣ出力（最大１００ｍＡ）およびＲＳ２３２Ｃからのシリアルデータ出力があります。
Ａ接点出力と５Ｖ出力は、どちらか一方の利用として、同時使用はできません。
Ａ接点出力または５Ｖ出力と、ＲＣ２３２Ｃ出力を利用すると履歴取得も可能となります。
Ａ接点出力や５ＶＤＣ出力の応用例としては、電気錠等のロック機構への接続やスイッチ機構への接続が考えられ、ＲＳ２３２Ｃ出力では、制御装置やパソコンを介して、照合結果のＩＤ・暗証コード・汎用情報のデータを利用した勤退管理システム・生産効率計測システム等の構築に応用できます。
この場合、４個の操作スイッチは各々目的指示スイッチとして活用されるため、暗証コード提供者は最大１０人までとし、各長押しスイッチに割当てられる暗証コードは同一コードをセットします。
指紋登録／削除・暗証コード登録は、添付される管理ソフトがインストールされたパソコンと「指紋認証応用キット」をＲＳ２３２Ｃで接続し実行します。
